Característiques del producte

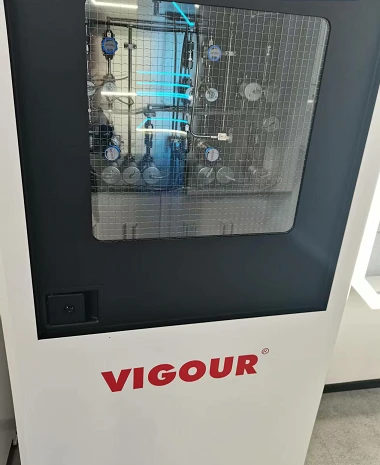

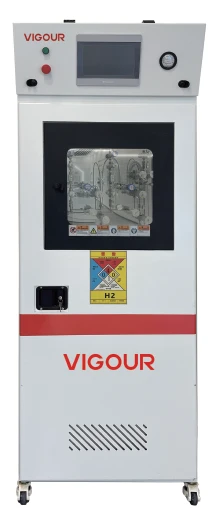

El gabinet de gas especialitzat en vigor és un sistema de subministrament de gas d’alta seguretat dissenyat específicament per a gasos inflamables, pirofòrics, corrosius i tòxics (com Silà (Sih₄), clorur d’hidrogen (HCl), hidrogen (H₂), etc.). Amb una estructura totalment tancada, un seguiment intel·ligent i una protecció de seguretat múltiples, garanteix el subministrament continu i estable de gasos especialitzats de qualitat electrònica. Compleix els requisits estrictes per a la puresa de gas i la seguretat operativa en indústries com semiconductors, fotovoltaics i biofarmacèutics.
Especificacions tècniques
|
|
|
| Categoria | Detalls |
|---|---|
| Model: | Gabinet especialitzat de gas (sèrie VGC) |
| Gasos aplicables: | Gasos inflamables\/pirofòrics (per exemple, Sih₄, H₂), gasos corrosius (per exemple, HCl), gasos tòxics |
| Subministrament de gas: | Subministrament de cilindres (configuració única o de doble cilindre disponible) |
| Fulgació elèctrica: | 110–240V AC |
| Material d’habitatge: | Acer soldador resistent a la corrosió |
| Pipa d'escapament: | Pipa d'escapament de muntatge superior preinstal·lat, admet una connexió ràpida a la ventilació externa |
| Disseny de la porta: | Porta classificada per foc automàtic amb dispositiu interbloquejat mecànic |
|
|
Funcions i funcions bàsiques
Subministrament de gas segur i estable
1)Admet configuracions de cilindres o doble cilindres, amb una funció de commutació automàtica opcional per habilitar el subministrament de gas ininterromput.
2) Funcions integrades d’evacuació i purga, equipades amb dispositius d’alleujament de pressió de seguretat.
Disseny d’alta protecció
1)Les vàlvules i les canonades estan fetes de material SS 316L. Tot el sistema està soldat i muntat en una sala neta de classe 100 per eliminar la contaminació.
2) Norma de detecció de fuites d’heli: velocitat de fuita inferior o igual a 1 × 10⁻³ Mbar · L\/S He, garantint un excel·lent rendiment de segellat.
3) habitatge resistent a la corrosió: recinte d'acer soldat amb tractament de superfície anti-corrosió; 1\/4- finestra de vidre reforçada per acer per a la visualització opcional.
Control intel·ligent
1)Sistema de control de PLC opcional, Interfície de comunicació de Modbus per a la integració en plataformes de control intel·ligent i gestió remota.
2) {10- polzada de pantalla tàctil mostra la pressió del cilindre en temps real, el flux de gas i l'estat d'alarma, amb una interfície d'usuari intuïtiva.
Múltiples mecanismes de seguretat
1)Les alarmes audibles i visuals d’alta i baixa pressió que desencadenen l’apagada automàtica de gas d’emergència.
2) Les configuracions opcionals inclouen detectors de flama UV-JR, interruptors de flux excessiu (EFS) i sistemes de detecció de gas (GDS) per a fuites de gas perilloses.
3) complir els estàndards semi S2 i les normes internacionals de seguretat contra incendis; La pressió màxima de treball és el 110% de la pressió de prova.
Aplicació
1) Fabricació de semiconductors:Subministrament segur de gasos especialitzats com Silà (Sih₄) i Amoníac (NH₃) per a processos de deposició.
2)Indústria fotovoltaica:Control precís de l’hidrogen (H₂) utilitzat en la producció de cèl·lules solars.
3)Biofarmacèutics:Emmagatzematge i lliurament segur de gasos corrosius (per exemple, HCl) en entorns estèrils.
4)Laboratoris de recerca:Gestió segellada i protecció de fuites per a gasos tòxics.
Dibuixos

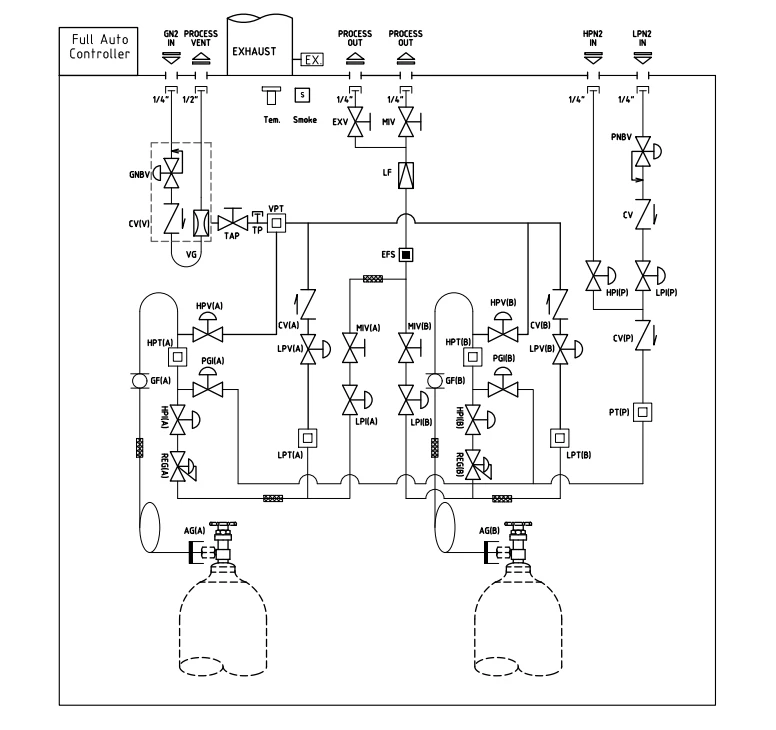

Armari automàtic de gas a alta pressió
Commutació automàtica, purga automàtica, cilindre de dos processos de 47L: tubs de 1\/4 ", control PLC, 10- pantalla tàctil, llum de torre, calibre de pressió negativa, interruptor de pressió diferencial, broquet de polvorització, etc. Detector de fum, sensor de temperatura, sensor UV\/IR, EFS.

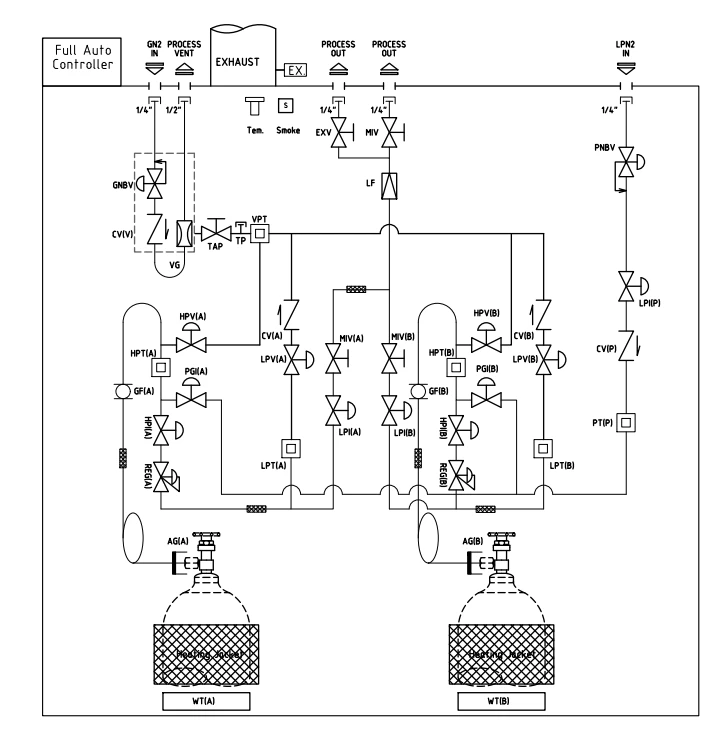

Armari automàtic de gas a baixa pressió
Commutació i purga automàtica, cilindre de doble procés de 47L amb tubs 1\/4 ", control PLC, 10- pantalla tàctil, llum de la torre, calibre de pressió negativa, interruptor de pressió diferencial, broquet de polvorització, etc. Equipat amb sensors de fum i temperatura, escala, escalfament del cilindre i escalfament de superfície del panell.

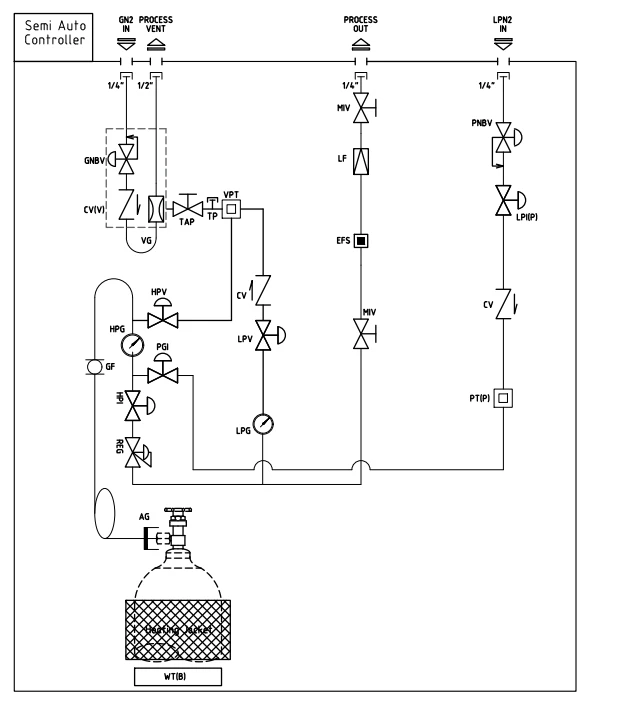

Armari semiautomàtic de gas a alta pressió
Purging automàtic, cilindre de 47L d’un sol procés amb tub 1\/4 ", control PLC, 10- pantalla tàctil, llum de la torre, manòmetre de pressió negativa, interruptor de pressió diferencial, broquet de polvorització, etc. equipat amb fum i sensors de temperatura, sensor UV\/IR i EFS.
Armari semiautomàtic de gas a baixa pressió
Purging automàtic, cilindre de 47L d’un sol procés amb tubs d’1\/4 ", control PLC, 10- pantalla tàctil, llum de la torre, calibre de pressió negativa, interruptor de pressió diferencial, broquet de polvorització, etc. equipat amb fum i sensors de temperatura, escala, calefacció del cilindre i escalfament de superfície del panell.
Cap
P1: Com canviar entre configuracions simples i de doble cilindre?
R: Les configuracions de doble cilindres admeten la commutació automàtica (requereix un actuador totalment automàtic). Quan la pressió principal del cilindre és baixa, el sistema canvia automàticament al cilindre de còpia de seguretat.
P2: Com gestionar les fuites de gas inflamables?
R: El sistema pot integrar detectors de flames UV-JR i sistemes de ventilació per tallar immediatament el subministrament de gas i activar la ventilació en detectar fuites o flames.
P3: La pantalla tàctil pot exportar dades històriques?
R: La pantalla tàctil estàndard admet la visualització de dades en temps real. Si està equipat amb el mòdul PLC opcional, es poden exportar registres històrics mitjançant interfícies USB o de comunicació en format CSV.
P4: És necessària la calibració regular de sensors?
R: Es recomana calibrar sensors de pressió i detectors de gas cada sis mesos; Escurceu l’interval a cada tres mesos en condicions dures.
P5: Com assegurar la compatibilitat amb gasos corrosius?
R: Cal una personalització amb canonades d'acer inoxidable dúplex i segells de fluorubber. Poseu -vos en contacte amb l'assistència tècnica per obtenir solucions específiques.
P6: Quins són els requisits de l’entorn d’instal·lació del gabinet?
R: Instal·leu -les de les fonts de calor i les vibracions, assegureu -vos que la capacitat de càrrega del sòl sigui superior o igual a 500 kg\/m² i reserveu les interfícies per a conductes d’escapament i punts de venda.
Conclusió:
El gabinet de gas especialitzat de vigor, mitjançant disseny modular i certificacions de seguretat estrictes, proporciona una solució integral per gestionar gasos d’alt risc. Per obtenir models personalitzats o més detalls tècnics, poseu -vos en contacte amb l’equip oficial de suport de vigor.
