OPERATING MANUAL>>Sistema de commutació totalment automàtic deSèrie VSP-9
1. Funció
- 1.1El sistema de commutació automàtica de la sèrie VSP-9, pot subministrar instal·lacions de gas a hospitals, fàbriques, laboratoris i altres ocasions, proporcionant un subministrament de gas ininterromput. Unitat de cilindre de dos costats mitjançant un dispositiu de commutació automàtica a una unitat de cilindre lateral Estableix com a "unitat de subministrament de gas principal" i l'altre costat del cilindre de gas com a "unitat de subministrament de gas en espera". Quan la unitat de subministrament de gas que s'ha quedat sense gas se substitueix per una nova bombona, la unitat de subministrament de gas d'aquest costat s'ha preestablert automàticament-com a "unitat de subministrament de gas de reserva" sense cap operació de l'usuari. La font d'alimentació està integrada, que converteix una potència de 100-250 V CA en una potència de 24 V CC per subministrar energia al sistema de commutació. El sistema de commutació està dissenyat per complir els requisits dels estàndards nacionals.
2. Normes de seguretat
- 2.1Està estrictament prohibit temperar la part específica de connexió del gas, i està estrictament prohibit canviar o eliminar la connexió específica de la part de gas.
- 2.2Tots els components del sistema de commutació, eines i superfícies de treball s'han de mantenir lliures d'oli, greix i pols.
- 2.3No utilitzeu productes químics, lubricants i segelladors tret que s'especifiqui a les instruccions.
- 2.4Abans de connectar el cilindre al sistema de commutació, s'ha d'obrir i tancar la vàlvula del cilindre per bufar quan sigui possible impureses com la pols i els residus.
- 2.5Després de connectar el cilindre, obriu lentament la vàlvula del cilindre.
- 2.6No toqueu mai la font de calor a cap part del sistema de commutació.
- 2.7No utilitzeu mai una flama oberta o "sniff" per comprovar si hi ha fuites del sistema.
- 2.8Els cilindres d'alta pressió-s'han de fixar amb suports d'ampolles, corretges o cadenes. Els cilindres no controlats poden bolcar. D'aquesta manera es fa malbé o trenca la vàlvula del cilindre.
- 2.9No doblegueu, doblegueu substancialment o gireu la mànega metàl·lica repetidament. En cas contrari, la mànega metàl·lica es podria danyar.
- 2.10No doblegueu una mànega metàl·lica amb un radi de curvatura inferior a 76 mm (3 ").
- 2.11Un cop instal·lat el suport de paret del sistema de commutació, no aixequeu i pengeu el sistema de commutació sol. Instal·leu-lo al suport per evitar accidents.
- 2.12Està prohibit fer funcionar el sistema de commutació abans que l'operador conegui les normes rellevants en altres llocs.
- 2.13Quan el sistema de commutació utilitza gasos combustibles, s'ha d'instal·lar en un entorn obert i ventilat. Mantenir allunyat de les flames obertes.
3. Instal·lar
- 3.1Desembaleu, traieu tot el sistema de commutació de la caixa d'embalatge i col·loqueu-lo al lloc d'embalatge cara-al cartró.
- 3.2Per a les parets generals, s'ha de tenir en compte adequadament el buit ocupat per les bombones de gas. Marqueu línies horitzontals i suggeriu una instal·lació alta. L'alçada mínima del grau ha de ser d'1,5 m.

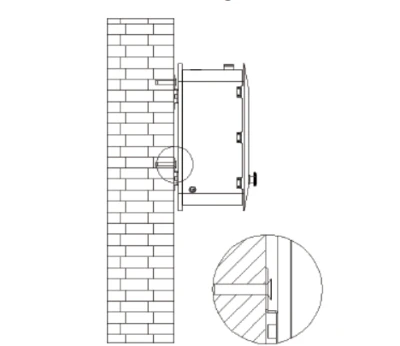

- 3.3Instal·leu i fixeu el sistema de commutació a la paret amb cargols d'expansió tal com es mostra a la figura 2.
4. funcionament
- 4.1 Després de la instal·lació, connecteu l'endoll a la font d'alimentació i feu clic al botó d'engegada per encendre el sistema. Després d'entrar a la pàgina d'inici, seleccioneu l'idioma xinès i anglès per entrar a la interfície principal del sistema.

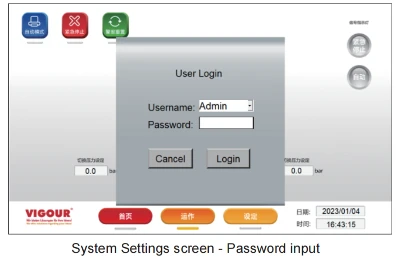

- 4.2Després d'entrar a la pantalla d'inici, toqueu Establir a la barra de navegació i introduïu la contrasenya de desbloqueig a la pàgina de desbloqueig (la contrasenya inicial és 8888), introduïu la pàgina de configuració de paràmetres per establir el valor d'inducció de pressió del terminal de subministrament d'aire i el commutador de pressió, valor de detecció de pressió de sortida i pressió de seguretat.
- El valor d'inducció de pressió de l'extrem de subministrament d'aire s'estableix en 200 bar, i la configuració de la pressió de commutació es basa en la necessitat real. Si us plau, configureu, però no supereu el rang del sensor de pressió: 0 ~ 200 bar;
- El valor d'inducció de pressió de l'extrem de sortida s'estableix en 20 bar, i la configuració de pressió de commutació es basa en el conjunt de demanda real, però no ha de superar el rang del sensor de pressió: 0 ~ 20 bar i el rang del regulador de pressió.
- Després de configurar els paràmetres, feu clic al botó "Inici" sota la barra de navegació per canviar a la interfície de selecció d'idioma.
- 4.3A la interfície principal, el mode de funcionament és el mode manual. Feu clic al botó de l'interruptor de la vàlvula pneumàtica del costat esquerre: verd Obriu la vàlvula pneumàtica i, a continuació, obriu el botó de l'interruptor de la vàlvula pneumàtica de sortida: per verd quan la vàlvula pneumàtica obre el gas Introduïu, comproveu si el valor de pressió de l'extrem de subministrament d'aire i l'extrem de sortida d'aire que es mostren a la pantalla són coherents amb el valor establert, després que tot sigui normal Es pot començar l'operació automàtica formal.
- 4.4Feu clic al botó de commutació "Mode automàtic" a la cantonada superior esquerra per canviar al mode automàtic i, a continuació, feu clic al botó "Funcionament" de la barra de navegació inferior, el sistema iniciarà el funcionament automàtic.
- 4.5Quan el sistema detecta que la pressió del terminal de subministrament principal és inferior a la pressió de commutació establerta, el sistema obrirà automàticament el final del subministrament en espera i, a continuació, sonarà l'alarma del timbre, la pantalla parpelleja el logotip "P BAIX", en aquest moment s'ha de substituir per la bombona de gas de subministrament principal a l'extrem del gas.
- 4.6En cas d'emergència, podeu utilitzar el botó d'aturada d'emergència a la cantonada superior dreta de la pantalla per prémer cap avall en qualsevol moment. El cos es talla simultàniament.
